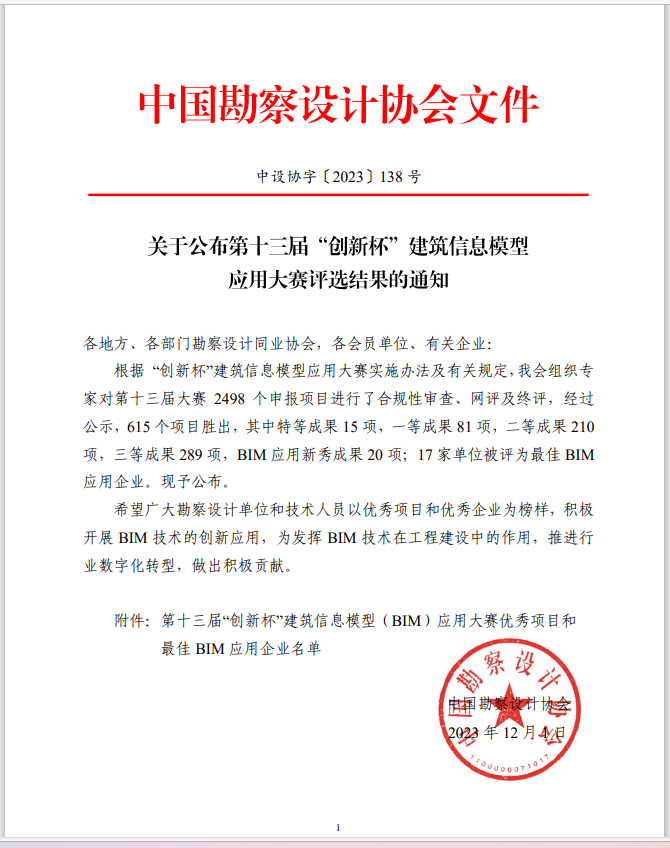

近日，第十三届“创新杯”建筑信息模型应用大赛获奖项目名单揭晓。本次大赛共有来自全国建筑信息模型（BIM）应用领域的2498个作品参赛，最终评选出获奖项目615项，其中特等奖15项，一等奖81项，二等奖210项，三等奖289项，BIM应用新秀成果20项；17家单位被推荐为最佳BIM应用企业。

“创新杯”建筑信息模型应用大赛由中国勘察设计协会主办，在我国BIM推广应用领域获得广泛关注、具有广泛影响、赢得广泛认可的全国性行业赛事，具有较高知名度，参赛作品反映了国内BIM应用的最（改：至）高水平。本届大赛中，经合规性审查、网评、终评及公示的层层筛选，深圳市建筑工务署表现突出，斩获一等成果2项。上期已经介绍过荣获工业建筑类BIM应用组一等奖的深汕粮食储备库项目，（删去）本期继续（删去）带大家认识一下荣获工程全生命周期BIM应用组一等奖的香港大学深圳医院二期项目！

项目规模及意义

△鸟瞰效果图

香港大学深圳医院二期项目作为深圳市重大民生工程，将打造公立医院改革先行示范样板和粤港澳大湾区医疗融合的国际化平台，在智慧医院建设和国际前沿医疗技术经验交流合作方面，架起通往国际尖端水平的桥梁。该项目建设内容包括住院楼、科教楼、垃圾转运站和地铁通道等，建成后将新增1000张床位，满足市民日益增长的高质量医疗需求。

△住院楼效果图

△科教楼效果图

项目围绕“高标准、严要求”的建设的目标，在方案阶段、设计阶段、施工阶段、运维阶段全周期应用BIM技术，助力高质量施工，实现智慧建造、提质增效的工程数字化建设要求。

全过程BIM应用

方案设计

1、建筑性能分析

以BIM设计模型为基础，通过三维技术对建筑及周边环境的风、光、声、热条件进行模拟与分析，根据一二级医疗流程方案设计优化结果调整设计方案，以精细化设计提升方案决策效率，实现低碳节能目标。

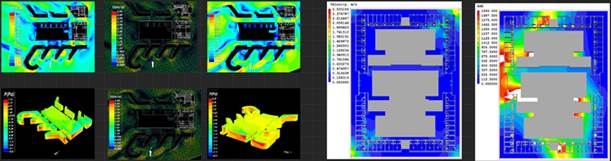

△风环境分析

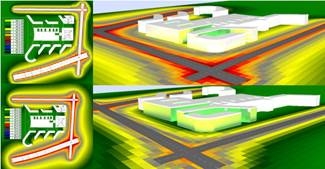

△声环境分析

2、消防方案优化

通过建立建筑物BIM模型，将模型导入分析软件中，通过对各类不同人群逃生能力进行设置，模拟整个建筑物在紧急情况下的人流疏散情况，通过模拟结果优化疏散方案。

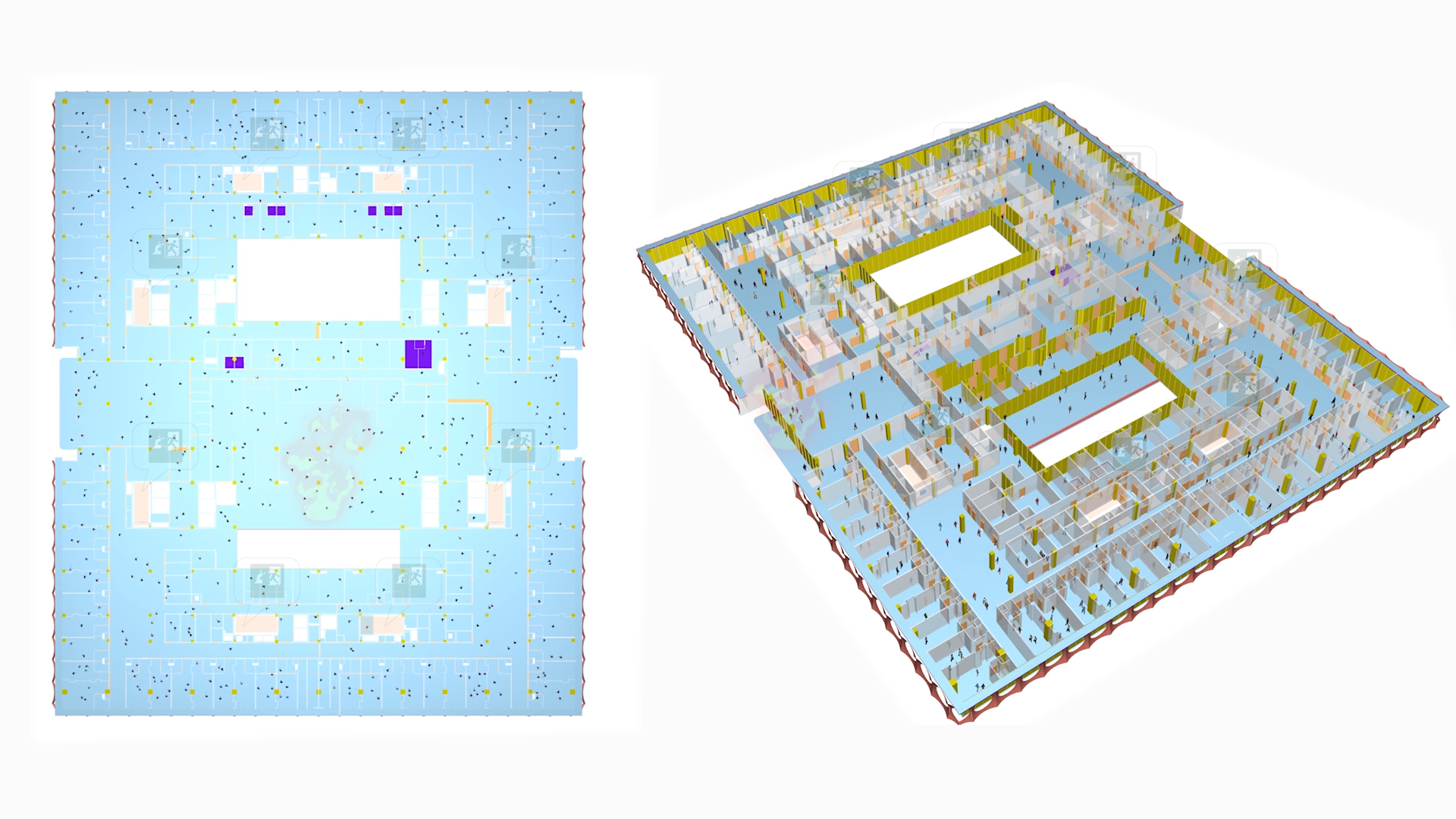

△人流疏散方案分析

3、交通组织优化

人流动线模拟：应用BIM模型进行医院人流动线模拟，提前预知设计方案人流遇到的问题，优化医院特有的病人门诊、病人就诊检查、医护人员、护理人员、访客等人流动线，优化一二级医疗流程方案，逐步推进设计调整与方案优化。

优化交通流线：运用Revit对墙地面、上空引导标识、灯光布置及停车位进行模型建造，通过模拟分析车辆动态行驶和静态影响，提出优化交通设计流线的合理性建议。

△室内人流动线模拟

设计阶段

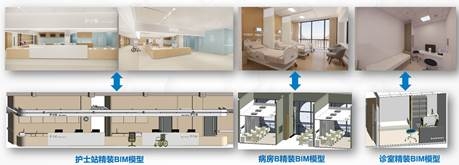

1、精装效果模拟

创建精装BIM模型，进行全专业模型碰撞检查深化，提高精装点位施工安装精准度及人机关系合理性，仿真模拟室内精装效果，身临其境体验护士站、标准病房、诊室等重要区域的精装效果，从医护人员、问诊患者、访客人员等不同人群分析相应舒适性需求，优化各类精装点位与设计效果，利用BIM技术打造“以人为本”高质量疗愈环境。

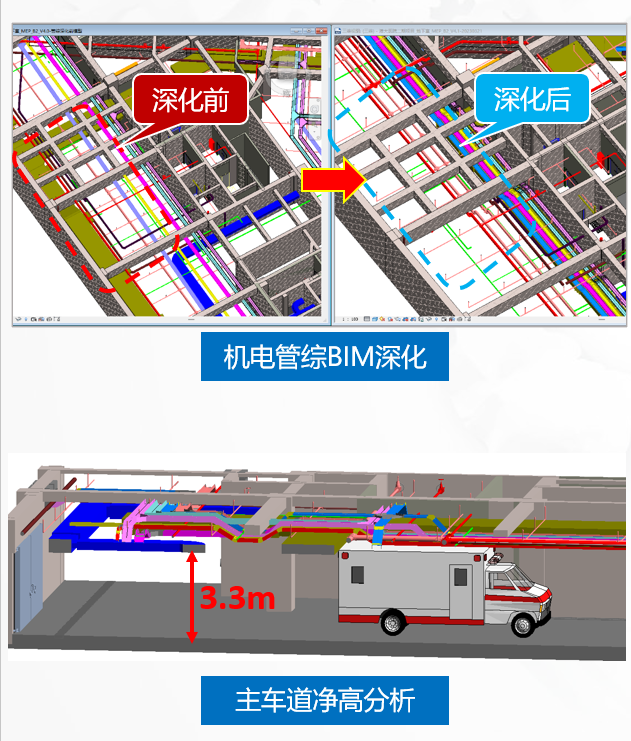

2、机电管综及净高分析

基于设计施工一体化BIM模型，开展机电管综、路由排布深化，以问题报告形式反馈设计处理复杂节点，全面优化设计，根据货运车道路线及净高要求进行净空优化，输出BIM净高分析成果落实至施工图设计中，减少设计变更，实现精细化设计。

3、装配式报批报建

运用BIM技术和信息化协同平台进行装配式技术施工方案设计，分析标准化构件信息，通过对预制构件模型的建立和管理，将建筑构件的结构设计、施工图设计、工厂加工、现场安装等环节进行分析并优化，生成预制构件标准化图表，提高设计效率，辅助装配式报建。

施工阶段

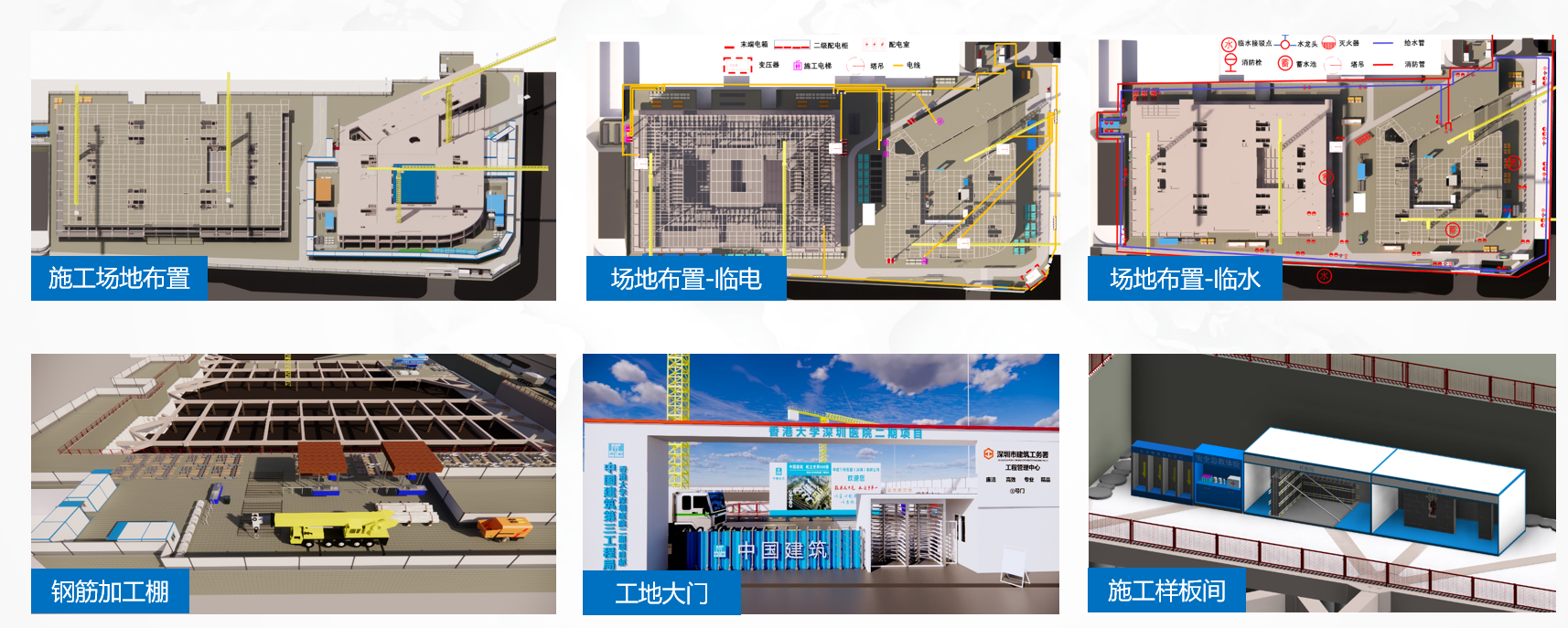

1、场地平面深化模拟

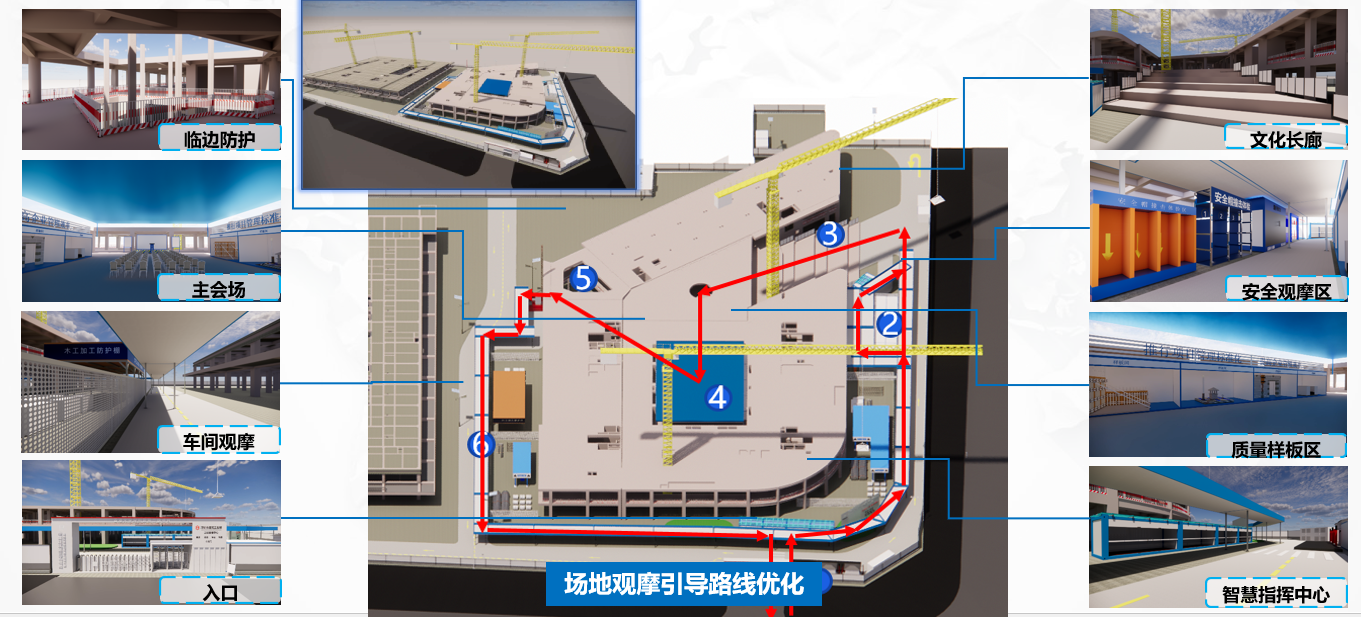

根据项目施工各阶段场地布置方案，创建BIM场地布置模型，合理规划布置各类材料加工棚、临水临电点位及管线、物料堆场等，提前完善塔吊施工区域安全措施，统筹划分人车通行线路及施工样板间展示区，提升现场施工规范性、安全性、合理性。同时，通过BIM技术布置观摩现场，结合观摩路径及各功能展区关系进行深化，仿真模拟观摩效果及展示，助力打造特区特色的数智工地标杆项目。

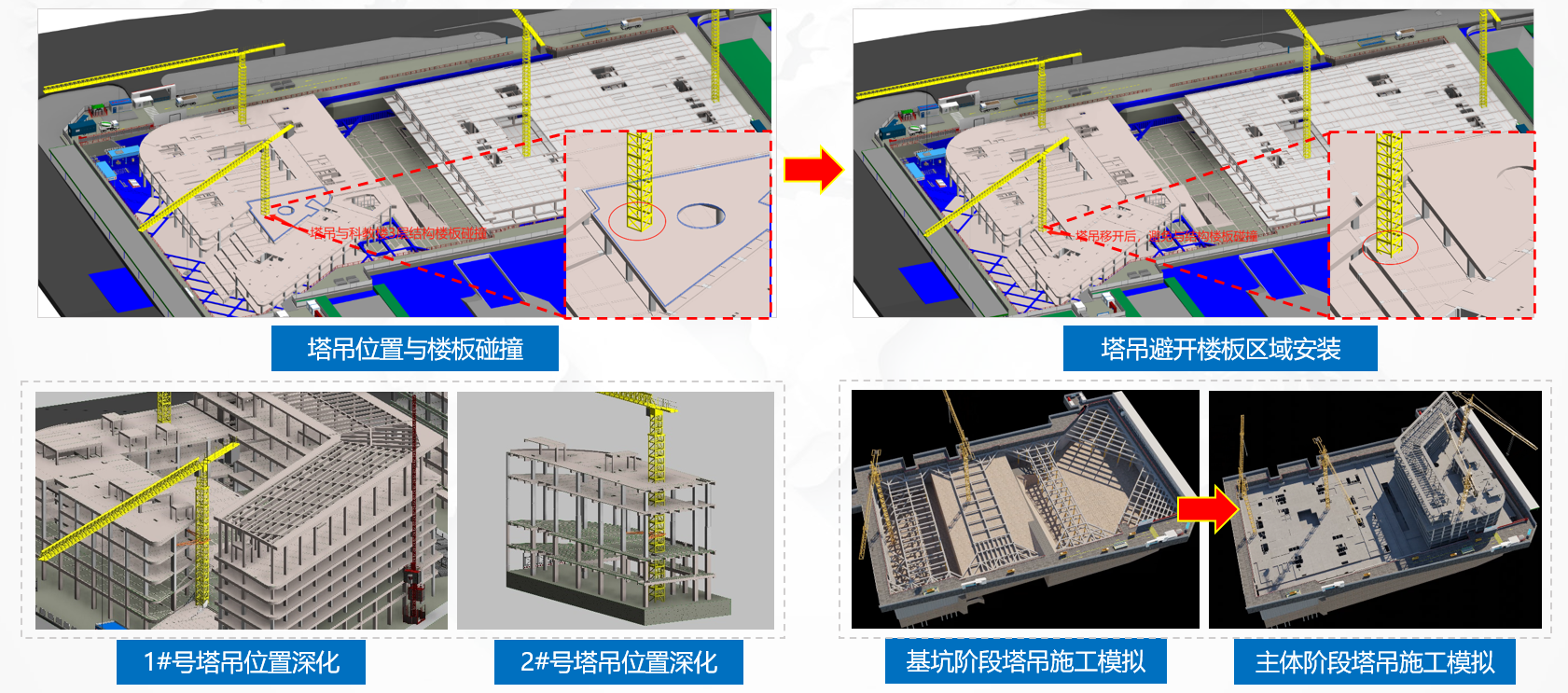

2、塔吊定位深化

塔吊安装前利用模型对安装位置模拟，高效、清晰地避开结构轮廓实现最优方案，对各施工阶段的塔吊工作情况进行施工模拟，合理分析塔吊摆臂旋转范围，提升塔吊施工运作利用率，为项目建设加快工期奠定基础。

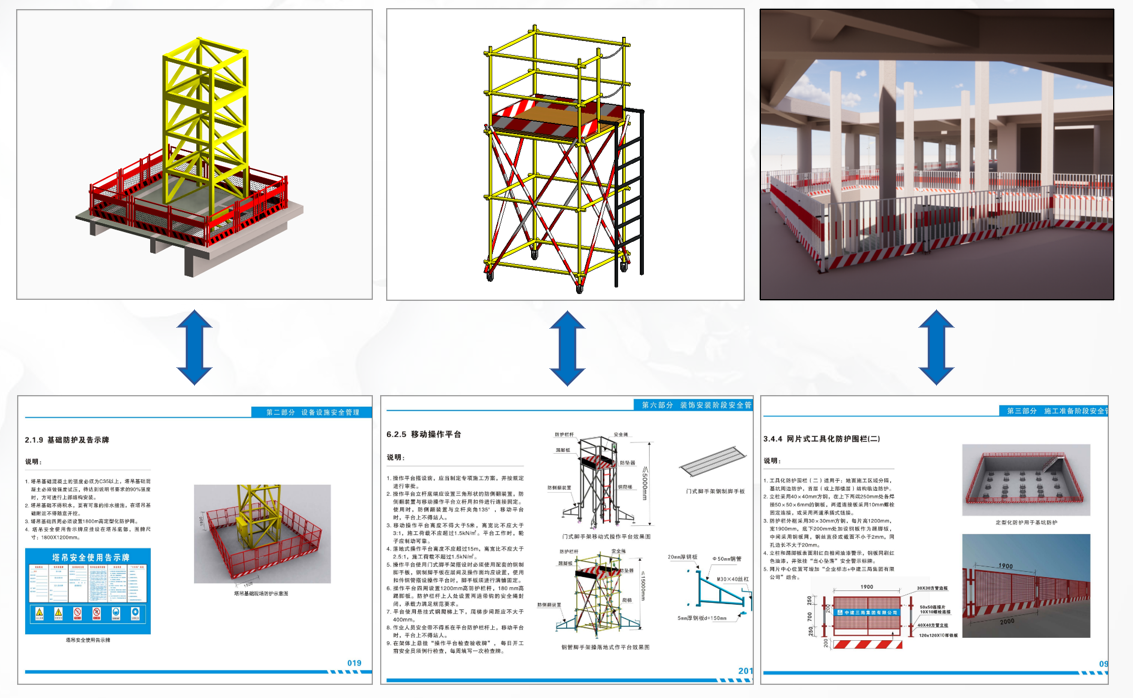

3、定制化族库

项目按施工现场标准化施工要求，进行BIM构件信息标准化建模，做到“实模统一、数字建造”，同时深化及完善项目标准族库，创建符合企业标准化生产的高质量信息化模型，成为后续BIM模型应用的基础。

△定制化族库

运维阶段

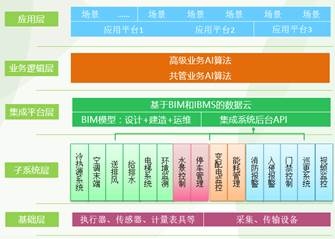

项目在智能化设计及智慧化运营方面对全生命周期的BIM模型提出要求，建立本项目的运营BIM标准，按照此标准进行BIM的各项应用。后期建立智慧化运营平台，预留医院运维管理接口，并对模型进行标准化、轻量化和渲染美化处理，保证相应的BIM模型导入到平台时系统仍可正常流畅运行。

△智慧化运营平台

创新应用

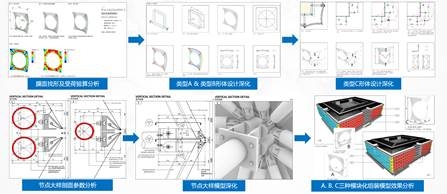

参数化设计

住院楼ETFE膜结构外立面采用单元化系统进行制造和安装，共有A、B、C三种模块化板材进行组装，在BIM模型基础上运用结构计算软件进行膜面受荷验算，辅助材料选型，分析复杂节点及模型深化出图，最终进行整体组装效果模拟分析，实现BIM参数化设计施工创新应用。

△BIM参数化设计

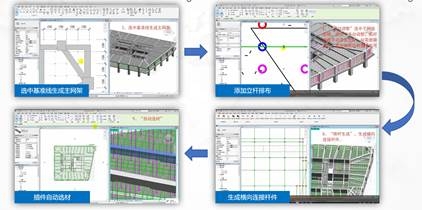

自动排架软件

基于Revit的高支模区域自动识别及模板、架体自动排布统计插件软件，辅助工程施工高创新、高精细、高质量建设。

△自动排架软件

项目将继续做好BIM+高质量建设，继续探索全生命周期BIM技术、绿色低碳技术、科技创新在民生工程中的应用，深度融合智慧工地与智慧城市助力深圳CIM平台完善项目管理，总结项目经验，为国家公立医院高质量发展贡献力量。
